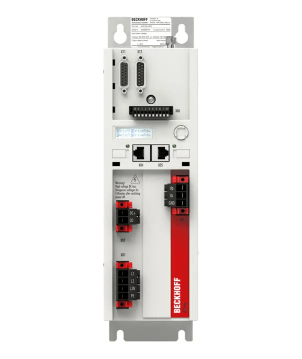

Servo variateur AX5112

Les servocommandes monocanaux AX5000 offrent un fonctionnement, une flexibilité et une rentabilité optimaux. Les composants nécessaires au fonctionnement, tels que l'alimentation électrique, le filtre CEM et les condensateurs de bus DC, sont déjà intégrés. La boucle de régulation, qui présente une structure en cascade, prend en charge des tâches de positionnement rapides et très dynamiques. EtherCAT, en tant que système de communication haute performance, permet une interfaçage idéale avec la technologie de commande sur PC.

Les variateurs AX5000 sont disponibles dans différentes intensités de courant, de 1,5 A à 170 A.

Le système de connexion rapide AX-Bridge permet de raccorder simplement et rapidement plusieurs appareils AX5000 afin de former un système multiaxe. Les modules d'alimentation et de raccordement enfichables connectent l'alimentation secteur, le bus DC et la tension de commande de 24 V DC. Différents types et tailles de moteurs, tels que les moteurs synchrones, linéaires, couples, asynchrones et voice coil (bobine mobile), peuvent être raccordés à l'AX5000 sans mesures supplémentaires. L'interface multi-retour prend en charge toutes les normes courantes. Le mode de fonctionnement sans capteur pour les moteurs synchrones et asynchrones peut également être paramétré.

L'option AX58xx permet d'intégrer les fonctions de sécurité typiques aux variateurs et de répondre aux exigences des normes EN ISO 13849-1:2015 (Cat. 4, PL e), EN 61508:2010 (SIL 3) et EN 62061:2005 + A1:2013/A2:2015 (SIL CL3).

L'AX5000 a été spécifiquement développé pour EtherCAT, car les avantages de ce dernier sont exploités de manière optimale dans la technologie d'entraînement. Cela inclut notamment un temps de cycle court – même dans les réseaux comportant de nombreux appareils – ainsi que la synchronicité et la simultanéité.
